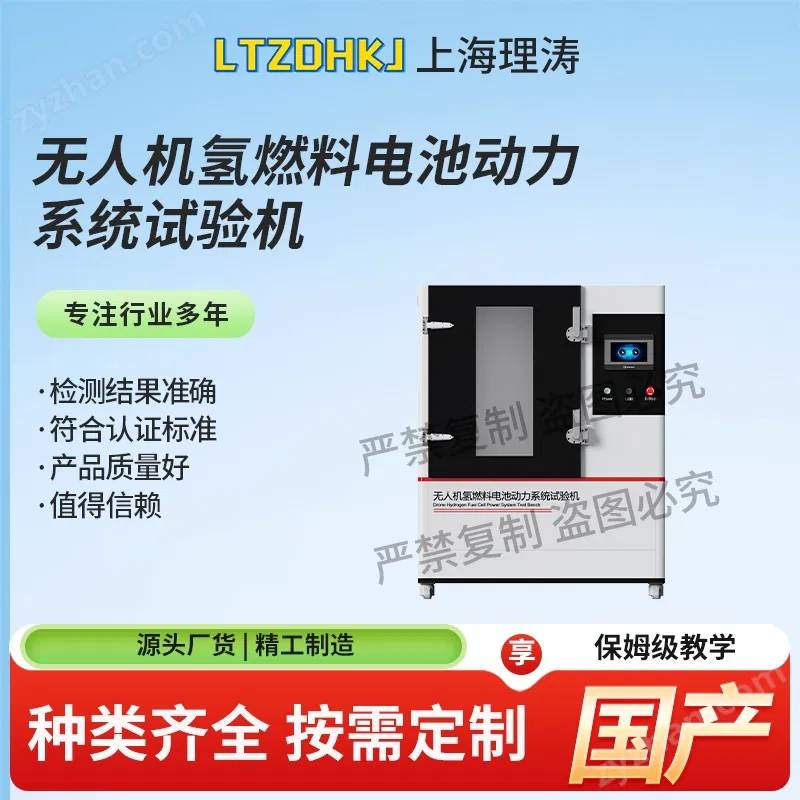

無人機氫燃料電池動力系統試驗機無人機氫燃料電池動力系統試驗機
?一、儀器介紹
本試驗機專為微型、輕型、小型民用無人機氫燃料電池動力系統開展合規驗證試驗，完整復現 GB 42590-2023 規定燃料電池堆安全全部試驗工況；可完成氫氣泄漏率測試、輸出短路保護、供氫壓力不足保護、過溫保護、過載保護等強制性安全試驗。
二、滿足標準
GB 42590-2023《民用無人駕駛航空器系統安全要求》4.7.2 氫燃料電池動力系統、5.7.2 燃料電池堆安全試驗方法。
三、技術參數
?參數? | 規格 |
控制系統 | 工業級PLC |
操作界面 | 彩色七寸觸摸屏操作，中、英文切換 |
額定模擬功率 | 0～12kW |
輸出電壓適配 | DC 24V～90V |
電流測量范圍 | 0～250A；測量精度 ±0.2% FS |
電壓測量范圍 | 0～100V；測量精度 ±0.1% FS |
數據采樣頻率 | ≥10Hz，連續存儲 |
供氫壓力調節范圍 | 0.1 MPa～3.5 MPa |
壓力傳感器量程 | 0～4MPa；精度 ±0.5% FS |
氫氣泄漏檢測量程 | 0～1%VOL；分辨率 0.01% VOL |
溫度采集通道 | 8 路熱電偶通道 |
測溫范圍 | -20℃～120℃ |
測溫精度 | ±1℃ |
環境溫度 | 0 ℃～+40 ℃ |
相對濕度 | 20%~80%RH無凝露 |
大氣壓力 | 86 kPa～106 kPa |
電源 | AC220V±10% 50Hz |
氣源（客戶自備） | 高純氫氣 99.99% |
四、適用機型
無人機質子交換膜氫燃料電池發電系統（含電堆、供氫管路、調壓閥、BMS 控制單元）
適配起飛重量≤25kg 無人機氫燃料電池動力總成
五、基本配置
主機1臺
扳手1套
電源線1根
說明書1份
合格證1份
保修卡1份
銘牌1份
